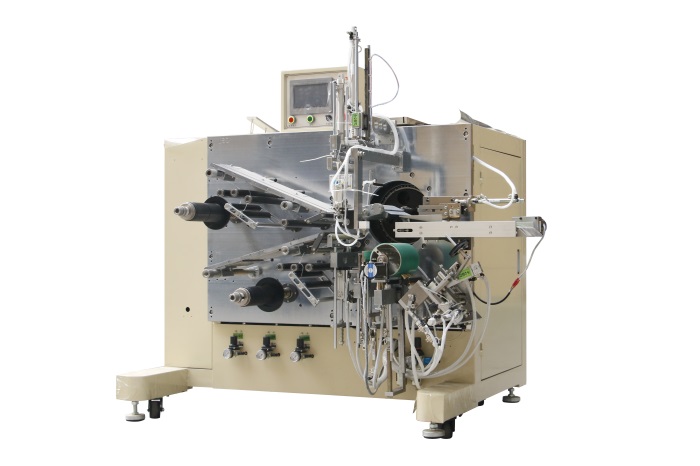

半自动卷绕机KL-180100Z

设备功能及特点

1、 采用双卷针结构。

2、 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料;

3、 贴胶带采用纵向贴胶方式(终止胶带平行于极耳),贴胶平整,贴胶位置可精准控制且不会将电芯拉紧;贴胶稳定可靠;

4、卷针卷绕卷速可调;

5、 两卷隔膜主动放卷,编码器速度控制技术,高精密空气比例阀控制张力恒定,可在卷绕程中自动平稳调整张力;

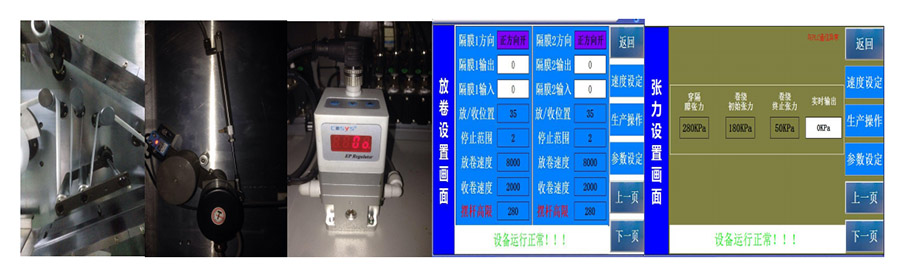

(张力控制如图示):



6、具有极片粉尘清除装置;

7、极片外包或隔膜外包收尾;

8、卷出的电芯无破损、抽芯及极片错位现象。

9、 操作方便,调整及更换规格简单、快捷;

技术标准

1、隔膜宽度:35-180MM 卷针规格:30-60mm 60-100mm.极片宽度;33-178mm

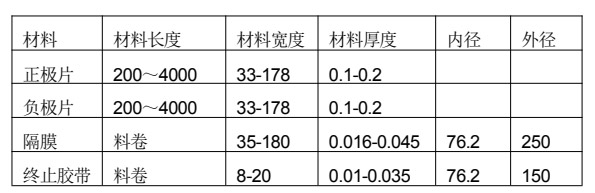

2、材料规格要求(单位:mm)

3、设备能力:5~8个/分钟(根据卷针宽度,极片长度/宽度)

4、卷绕精度;

在保证极片满足以下条件时:

极片的宽度误差小于±0.2mm;极片的“S”弯曲误差小于±1mm/500mm;

隔膜料卷塔形误差小于±0.2mm;

卷绕精度可以满足:

隔膜对齐误差小于±0.5mm;极片对齐误差小于±0.5mm;

可实现负极包正极,隔膜包负极,成品切面的对齐度±0.4mm

隔膜切刀需满足兼容冷切与热切工艺需求。

5、合格率:≥98%(非设备因素除外)

材料 材料长度 材料宽度 材料厚度 内径 外径

正极片 200~4000 33-178 0.1-0.2

负极片 200~4000 33-178 0.1-0.2

隔膜 料卷 35-180 0.016-0.045 76.2 250

终止胶带 料卷 8-20 0.01-0.035 76.2 150
