圆柱半自动卷绕机KL-6008YZ

设备功能及特点

1、 采用单针对穿卷针结构。

2、 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料;

3、 贴胶带采用横贴方式(终止胶带垂直于极耳),贴胶平整,贴胶位置可精准控制且不会将

电芯拉紧;贴胶稳定可靠;

4、卷针卷绕卷速可调;

5、两卷隔膜主动放卷,张力近接开关控制技术,可在卷绕程中自动平滑调整张力;上下张力可

调节,

6、隔膜外包收尾;

7、卷出的电芯无破损、抽芯及极片错位现象。

8、 操作方便,调整及更换规格简单、快捷;

技术标准

1、隔膜宽度:12-60mm 卷针规格:∮1.8-∮6.0mm,根据客户要求订做 .极片宽度;10-58mm

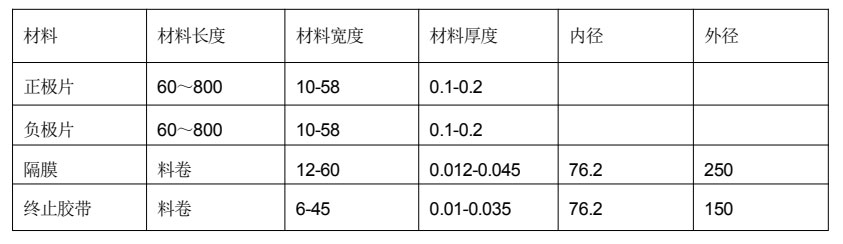

2、材料规格要求(单位:mm)


3、适用电芯外径(∮6mm-∮20mm)

4、设备能力:5~12个/分钟(根据极片长度/宽度)

5、卷绕精度; 在保证极片满足以下条件时:

极片的宽度误差小于±0.2mm;极片的“S”弯曲误差小于±1mm/500mm;

隔膜料卷塔形误差小于±0.2mm;

卷绕精度可以满足: 隔膜对齐误差小于±0.5mm;极片对齐误差小于±0.5mm;

可实现负极包正极,隔膜包负极,成品切面的对齐度±0.5mm

6、合格率:≥98%(非设备因素除外)
