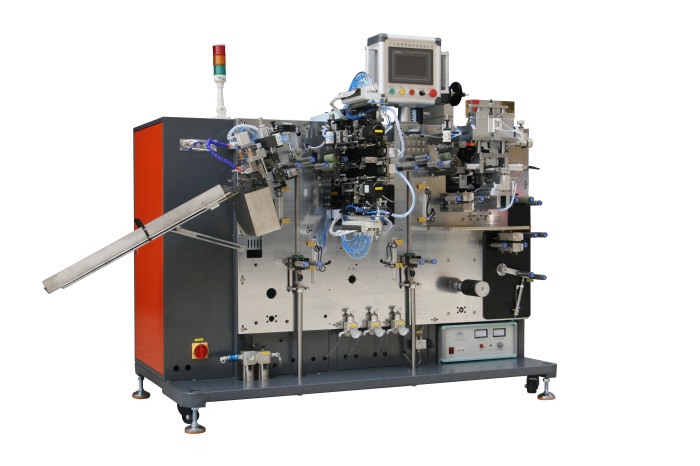

全自动制片机正极KL-0780

1、设备功能与原理介绍

1.1 功能:

蓝牙自动制片机工艺包含:送极耳(聚合物电芯极耳)、焊极耳、贴极耳位胶纸、贴留白涂布接界处胶纸、极片成卷收料或裁切成片等;

1.1 设备精度高,故障率低,产品合格率高;

1.2 可实现小型圆柱电池极耳焊接;

1.3 具有极片长度误差和极片蛇行弯误差自动补偿功能;

1.4 机器含有极片刷粉、及粉尘收集装置;

1.5 极片可对贴二道保护胶带,满足客户不同工艺要求;

1.6 极片收料整齐。



注明: 常规(1)负极采用点状焊接形式 3*4 4 点/ 条状. 总焊点长 25;正极为条状 3*25 可根据极耳尺寸定做焊头

1. 适应极片宽度:W=4-35mm,TAB送进长度按4~35mm设计;

2. 电池极片:间隔涂布电池极片,极片铝箔厚度要求9-30μm;极片涂布辊压连续分切成指定宽度,宽度

误差±0.2mm, 极片的蛇行弯误差小于±0.5mm/1000mm;涂布间隔一致性误差小于±5.0mm(由涂布机与分切机来保证精度)

3. 焊接后有拍平功能

4. 胶纸沿极片宽度方向贴,胶纸的宽度误差:±0.2mm(胶带材料)

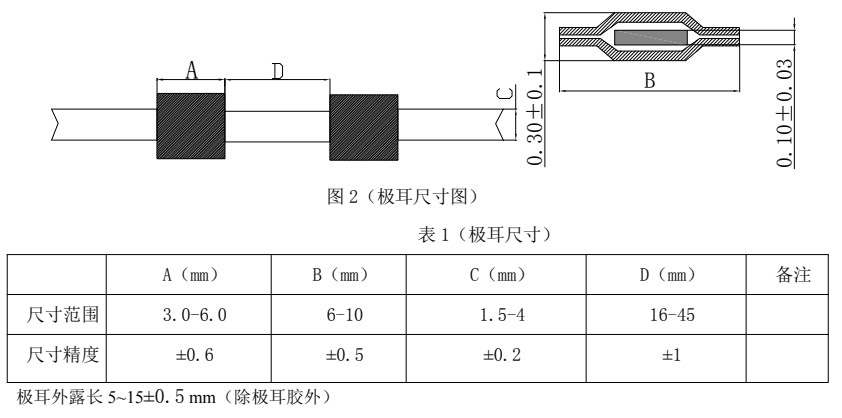

5. 极耳宽度误差:±0.1mm;极耳的蛇行弯误差:0.2mm/500mm(极耳材料);
